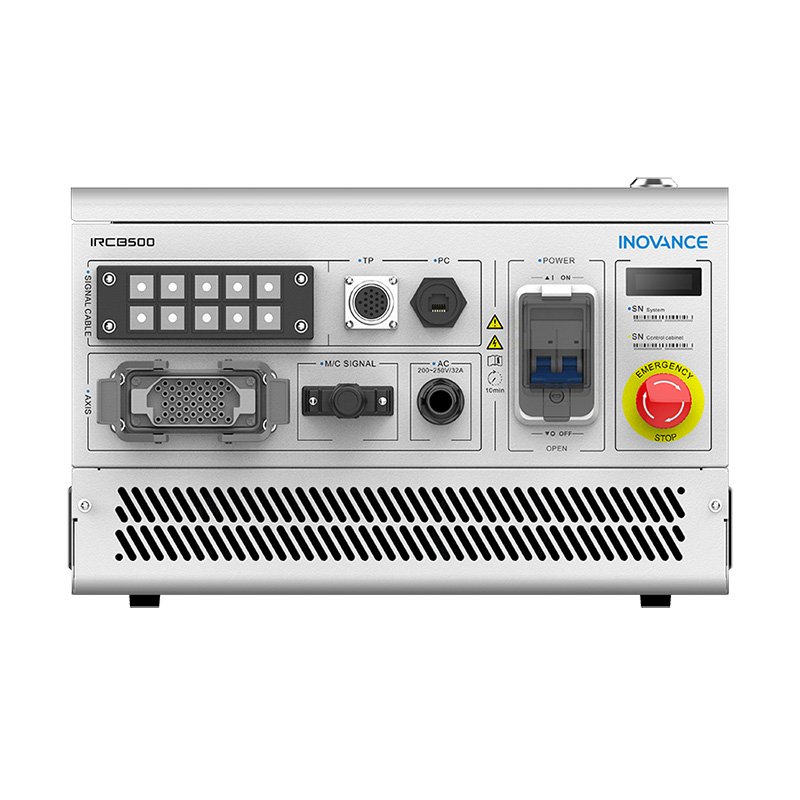

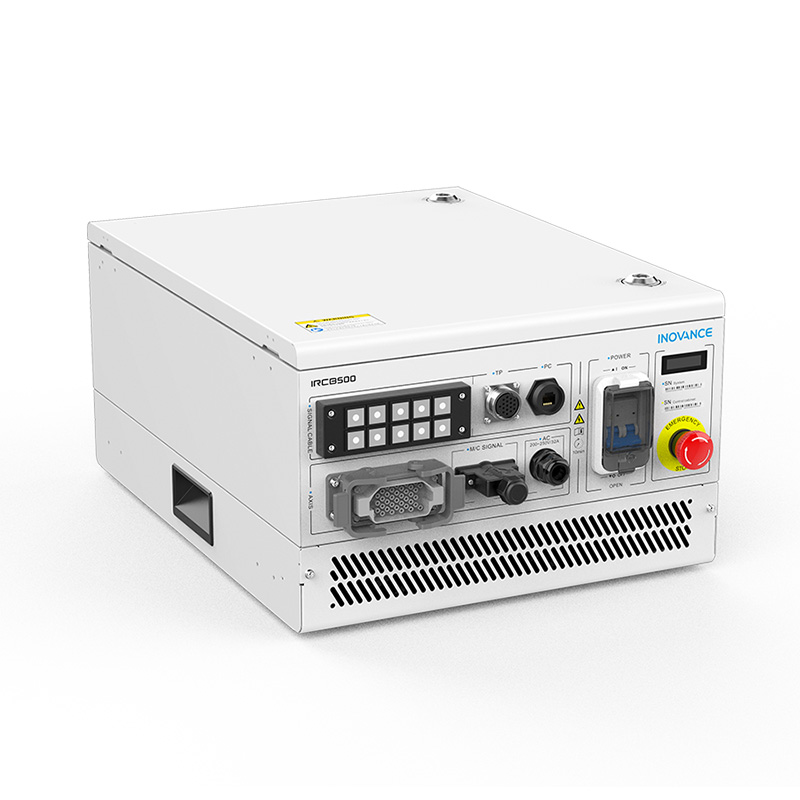

产品介绍
IRCB500-6MD/IRCB500-6ND系列是一款高防护型驱控一体控制柜,配合汇川六关节机器人使用具备结构轻便、功能丰富、易于安装、易于扩展等特点。这款控制柜适用的机器人机型包含IRS311、IR-CR和IR-GR系列3Kg、7Kg、10Kg、20Kg等负载的六关节机器人。广泛应用于汽车、压铸、机床、包装等工业自动化行业,也适用于医疗、实验室自动化及消费产品自动化生产行业。主要应用工艺涵盖传统搬运、上下料,大型零件的取放、机器装卸组装,零部件去毛刺、打磨等。
产品特性及优点
1、IP54防护等级,防金属粉尘
2、行业同等输出功率和防护体积最小,比上一代电柜体积减小60%以上
3、支持 19 英寸机架安装
4、CR-B 和 CE 认证兼容
5、多种硬件控制平台,支持多种外部扩展模块和 ECAT 从站
项目 | 描述 | |
最大控制轴数 | 6(机器人轴)+2(外部轴) | |
IRCB500-6MD支持的本体型号 | 神舟六关节3Kg: IRB311-3-60TP5 | |
神舟六关节7Kg: IRB311-7-70TP5、IRB311-7-90TP5 | ||
神舟六关节10Kg:IRB301-10-140TS5 | ||
神舟六关节20Kg:IRB300-20-170TS5、IRB300-10-200TS5 | ||
机器人运动方式 | PTP,CP | |
程序存储空间 | 单个程序最大行数:2000 | |
单个程序文件最大存储空间:500kb | ||
最大点位数量:9999个点 | ||
多任务数量:支持1个主任务,2个PLC任务,1个xqt任务 | ||
掉电保存 | 掉电保存时间:大于等于1s | |
保存数据量(Bytes):分别支持256个B、R、D、PR、STR变量 | ||
IO | 输入:16(标配) | |
输出:16(标配) | ||
安全IO:6 | ||
Ethernet | 3路,速度:100Mbps | |
EtherCAT | 1路 | |
USB2.0 | 1路 | |
RS-232 | 1路 | |
RS-485 | 1路,协议:Modbus-RTU | |
扩展插槽(4个) | IO模块 | 4个 |
编码器模块 | 4个 | |
IR-link转接板 | 通过IR-Link转接板扩展第一代扩展模块,支持一个RTU | |
外部轴 | 2轴,通过EtherCAT接口扩展,控制器端使用两种实现方式; | |
方式1:基于Codesys实现外部轴功能; | ||
方式2:无需借助Codesys,在机器人控制器中完成自主开发。 | ||
体积 | 445x575x276mm(宽*深*高) | |
输出最大功率 | IRCB500-6MD 最大输出功率:4.1KW | |
IRCB500-6ND 最大输出功率:4.5KW | ||
输入电压范围 | 单相AC 200~250V,50-60HZ 额定电压:AC 220V | |
输入电流范围 | 最大:25A | |
开机时间 | 数码管点亮时间:≤3s;软件开机时间:57s | |
整机重量 | 30Kg | |
防护等级 | IP54,防金属粉尘 | |
使用环境温度 | 0~45℃ | |
海拔 | 1000米 | |
认证 | CE,CR-B认证 | |
噪声 | ≤70dB |
