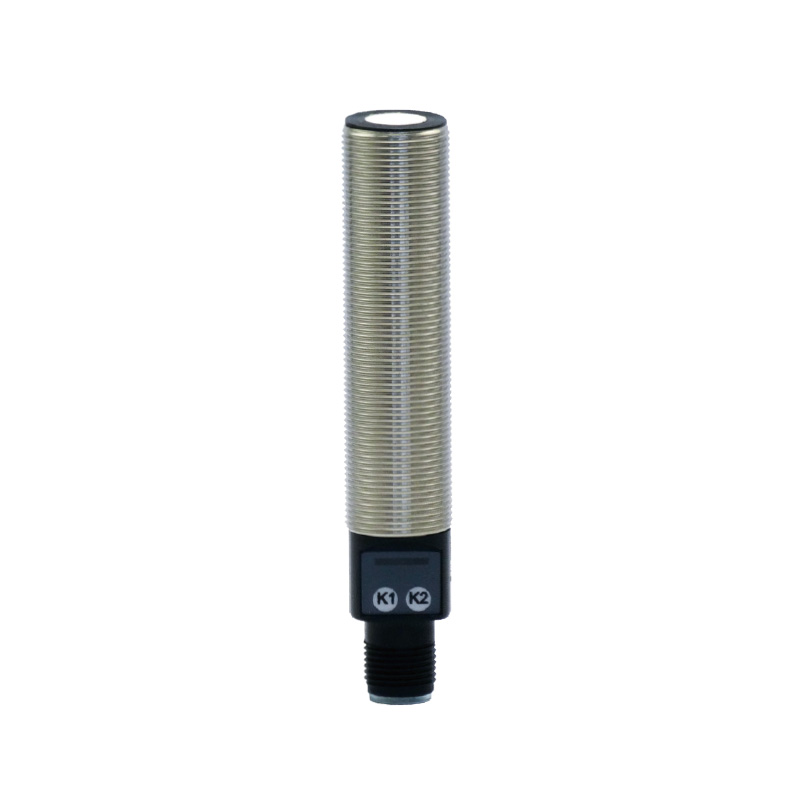

超声波传感器|温州动脉智能科技有限公司

1.漫反射式（Diffuse type）

2.M18*1mm，铜铜镀镍外壳（M18*1mm，brass，nickel-plated housing）

3.DC 4线，开关量输出（DC-4wire，switching output）

4.接插件（Connerctor versions）

规格参数

技术规格Specification:

电气参数 Electrical		机械及环境参数 Mechanical and Environmental
工作电压 Operating voltage	18-30V DC	环境温度 Ambient temperature	-20~70℃
感应距离 Sensing distance	300-2000mm	外壳防护等级 Ingress protection	IP65
调整范围 Adjustment range	280-2200mm	外壳材质 Housing material	Brass,nickel-plated
空载电流 No load current	≤60mA	LED指示 Operating indicator	Alignment of green/Output of yellow/Teach of red
电流输出 Output current	0-20mA/20-0mA	对准器 Aligner	Target indication flashing
电压输出 Output voltage	0-10V/10-0V	接口 Connectors	M12 connector
电流输出负载 Current output load	<500Ω	附件 Accessories	B12-4GV2/B12-4WV2
电压输出负载 Voltage output load	≥4.7K	(to be ordered separately)
声波频率 Acoustic frequency	112K Hz

产品选型 Model No.

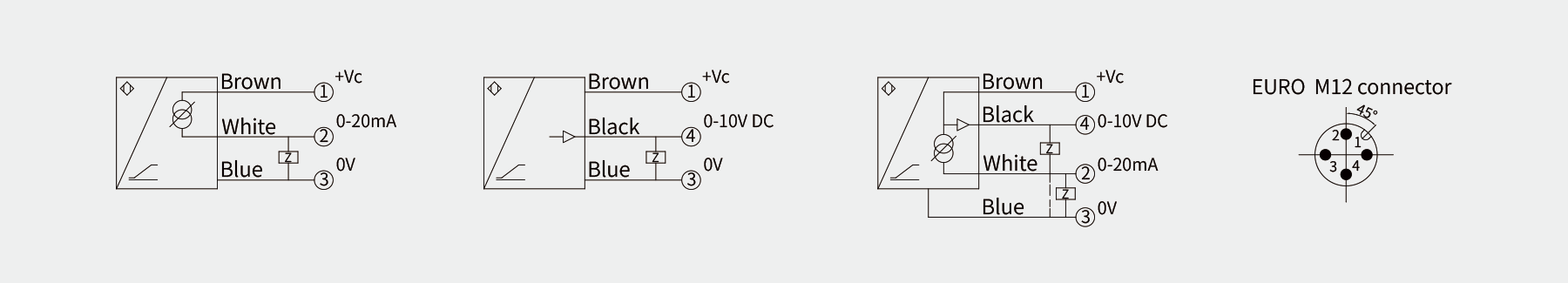

电路输出方式（示例） Example for output circuit:

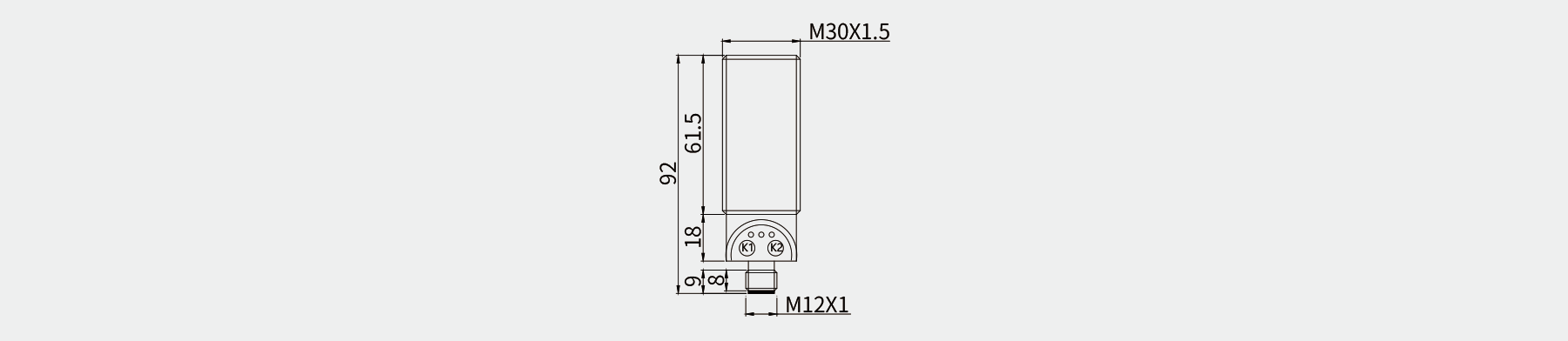

安装尺寸图 Mounting Dimensions (单位 Unit: mm) :

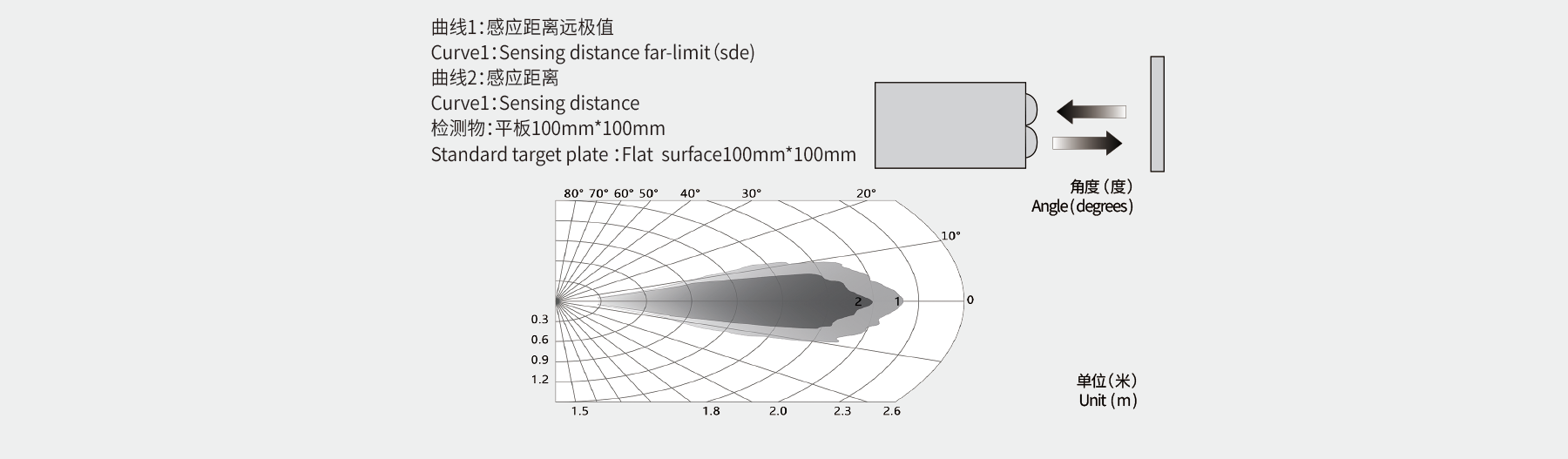

声波椎体剖面图 Background suppression
