介绍

产品介绍

SV680系列旗舰型伺服驱动器融合汇川汽车级质量设计标准与完善的可靠性分析和测试方法,提供5年整机质保服务。3.5KHz速度环带宽,8Mpps最高脉冲指令输入,26bit安全型多圈绝对值电机,7000rpm最高转速。标配STO与动态制动,标配EtherCAT总线FSoE功能,扩展SS1/SS2/SLS/SBC/SOS/SSM/SDI功能,内置抱闸输出与PTC检测,CE/UL/KC/TUV认证。

产品特性及优点

与机械

1、运用先进运动控制算法,实现业界先进3.5KHz的速度环带宽响应。

2、实现更准确的定位,配备26bit多圈绝对值编码器。

3、追求更平滑的运行,支持最大指令脉冲频率8Mpps。

4、追求更高速的运行,支持7000rpm高速旋转。

5、实现更简易的设置,开发16段工艺程序功能与多种运行方式(回原、定位、定速、跳转)

6、实现故障的诊断与分析,开发的黑匣子功能可将报警前后伺服保存到非易失性存储器中。

与人

1、标配STO与内置动态制动,构建设备安全系统。

2、扩展安全功能模块实现SS1/SS2/SLS/SBC/SOS/SSM/SDI功能,提高安全等级。

3、功能安全的伺服电机可提供伺服驱动器安全监视功能所需的位置、速度。

4、伺服驱动器与功能安全卡组合使用时,可实现FSOE功能。

5、Stune单参数一键式调整功能实现机械共振自动抑制与环路增益自动调整,充分发挥机械性能,节约人员调试时间。

6、易连易用:采用type_C调试线缆实现数据监控、参数修改与调试运行。

规格参数

驱动器型号SV680*S1R6SV680*S2R8SV680*S5R5SV680*S7R6
主回路电源单相/三相AC200~240V
控制回路电源单相AC200~240V
调试端口Type-C

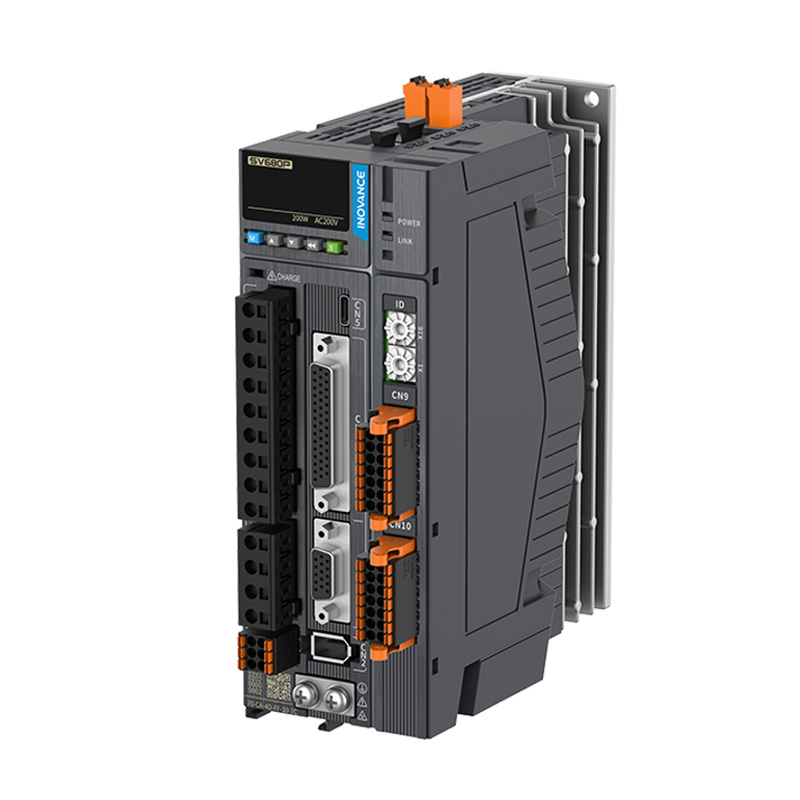

输入端口脉冲型8个DI、2路AI【16bit电压/电流型】
低速集电极:200Kpps
低速差分:500Kpps
高速差分:8Mpps

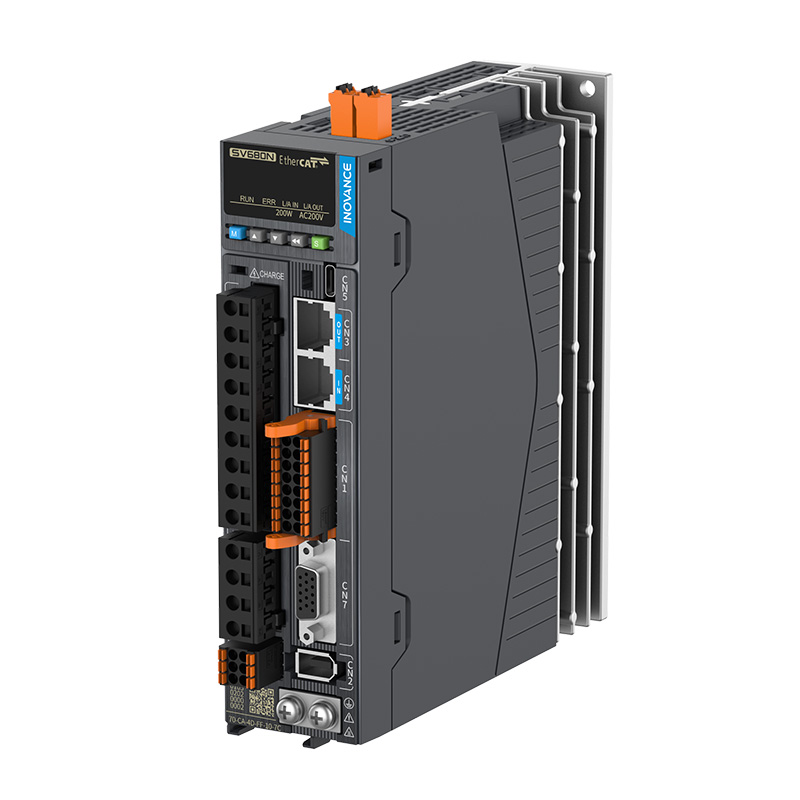

EtherCAT总线型5个DI、
2路AI【16bit电压/电流型】、
输出端口脉冲型5个DO、
1路AO【电压型】、
差分分频输出:4Mpps
EtherCAT总线型2个DO、
1路AO【电压型】、
差分分频输出:4Mpps
其他接口独立抱闸输出端口(省继电器)独立PTC接口独立全闭环接口
安全功能标配STO、动态制动;
EtherCAT总线FSOE功能;
功能安全卡扩展其他安全功能;
